LinkStation LS-WVLを容量アップする(容量増加)

1TBのHDDを2台搭載したLinkStation LS-WVLを使っていますが、容量が足りなくなってきました。

手持ちの2TBのハードディスク2台を使って、容量をアップしようと思います。

RAID1で運用しているので、作業手順はこんな感じ。
・HDDをひとつずつ交換する。
・一旦RAIDアレイを削除する
・再度RAID1に戻す
一つ一つの工程で時間はかかりますが簡単な作業です。

詳細な手順は次の通り。

1.データをバックアップする。
この作業をすると、NAS上のデータが消去されるので、最初にデータのバックアップが必要です。

共有フォルダーやユーザー名の設定は削除されるので、後で登録が必要です。
Webアクセス機能の設定は残るようですので、作業後の再設定は不要です。

2. いよいよHDDの交換です。
LS-WVLシリーズは、HDDの中にNASのプログラムが記録されているため、一気に2台ともHDDを交換してしまうと動作しません。
次からの手順で1台ずつ交換して、RAIDの再構築を行います。

3. 本体背面の電源スイッチをオフにして電源を落とし、DISK1を新しい2TBのHDDに交換します。

4. 電源オンにして、NAS Navigator2でLS-WVLがデグレードモードで起動したことを確認します。

5. LS-WVLの設定画面を表示し、システム->ディスク->RAIDアレイの画面で「エラー発生」と表示されていますので、「RAIDアレイの再構築」ボタンをクリックします。

f:id:masatoy1222:20160530002648p:plain


6. 「本当にRAIDアレイの再構築を行ってもよろしいですか?」と表示されますので、[設定]をクリックします。

f:id:masatoy1222:20160530004105p:plain


7. 画面に表示された数字を入力して、[設定]をクリックします。

f:id:masatoy1222:20160530004215p:plain


8. 「RAIDアレイ/ディスク変更中...」の画面が表示され、2~3分LS-WVLにアクセスできなくなります。

f:id:masatoy1222:20160530004537p:plain


9. その後、LS-WVLにアクセスできるようになりますが、バックグラウンドでRAIDアレイの再構築が行われます。再構築の状態は、フロントパネルのランプやシステム->ディスク->RAIDアレイの画面で確認することができます。

10. 設定画面のDISK1のRAIDアレイの再構築が終了するまで待ちます。
 今回の場合は、5時間半ほどかかりました。

11. DISK1のRAIDアレイの再構築が終わったら、LS-WVLの電源をオフにし、DISK2を新しい2TBのHDDに交換します。

12. 電源オンにして、NAS Navigator2でLS-WVLがデグレードモードで起動したことを確認します。

13. LS-WVLの設定画面を表示し、システム->ディスク->RAIDアレイの画面で「エラー発生」と表示されていますので、「RAIDアレイの再構築」ボタンをクリックします。

14. 「本当にRAIDアレイの再構築を行ってもよろしいですか?」と表示されますので、[設定]をクリックします。

f:id:masatoy1222:20160530004105p:plain


15. 画面に表示された数字を入力して、[設定]をクリックします。

f:id:masatoy1222:20160530004215p:plain


16. 「RAIDアレイ/ディスク変更中...」の画面が表示され、2~3分LS-WVLにアクセスできなくなります。

f:id:masatoy1222:20160530004537p:plain


17. DISK1のときと同じように、DISK2のRAIDアレイの再構築が終了するまで待ちます。
 今回の場合も、5時間半ほどかかります。

18. RAIDアレイの再構築が終わったら、2TBのHDDはそれぞれ1TBしか使用していない状態ですので、次以降の手順で一度RAIDアレイを削除し、通常モードに設定変更します。
 ここの手順を行うと、HDD内のデータがすべて消去されます。必ずバックアップを取った後に行ってください。

19. LS-WVLの設定画面を表示し、システム->ディスク->RAIDアレイの画面で「RAIDアレイ1」をクリックします。

f:id:masatoy1222:20160530201049p:plain


20. 「RAIDアレイの削除」をクリックします。

f:id:masatoy1222:20160530201135p:plain


21. 「本当にRAIDアレイの再構築を行ってもよろしいですか?」と表示されますので、[設定]をクリックします。

f:id:masatoy1222:20160530004105p:plain


22. 画面に表示された数字を入力して、[設定]をクリックします。

f:id:masatoy1222:20160530004215p:plain


23. 「RAIDアレイ/ディスク変更中...」の画面が表示され、2~3分LS-WVLにアクセスできなくなります。

f:id:masatoy1222:20160530004537p:plain



24. LS-WVLの設定画面を表示し、システム->ディスク->RAIDアレイの画面で「RAIDアレイ1」をクリックします。

f:id:masatoy1222:20160530202538p:plain


25. RAID 1で使用するハードディスク(ディスク1とディスク2)をクリックして、[raid1]を選び、「RAIDアレイの作成」をクリックします。

f:id:masatoy1222:20160530202641p:plain


26. 「本当にRAIDアレイの再構築を行ってもよろしいですか?」と表示されますので、[設定]をクリックします。

f:id:masatoy1222:20160530202806p:plain


27. 画面に表示された数字を入力して、[設定]をクリックします。

f:id:masatoy1222:20160530004215p:plain



28. 「RAIDアレイ/ディスク変更中...」の画面が表示され、2~3分LS-WVLにアクセスできなくなります。

f:id:masatoy1222:20160530004537p:plain

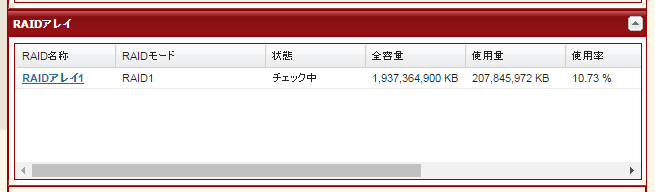

29. RAID 1が構築できたら、容量アップは完了です。設定画面のシステム->ディスク->RAIDアレイの画面で「チェック中」と表示されますが、LS-WVLを使用することは可能です。
f:id:masatoy1222:20160530223455p:plain
ちなみに「チェック中」の表示は、10時間以上表示されると思います。(10時間後に確認しましたが、まだチェックが終わっていなかったので、そのまま放っておいたため、時間がわかりません。)

30. 共有フォルダの作成やアクセス権限設定を行い、バックアップデータからデータを移してお使いください。

以上でLS-WV2.0TLのLS-WV4.0TL化は完了です。
